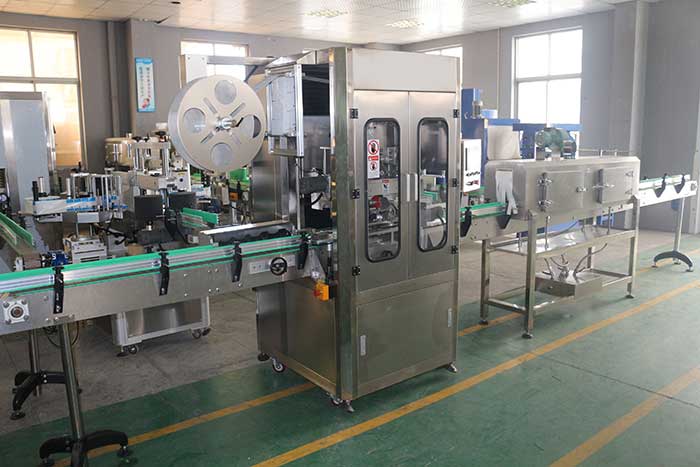

套标机

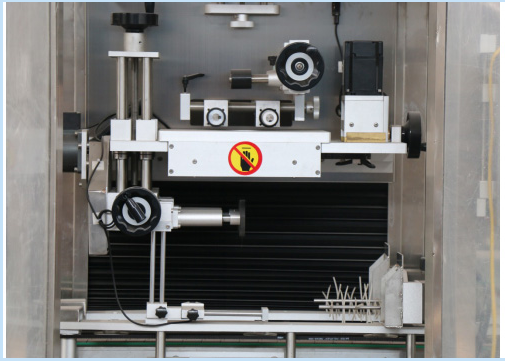

自动收缩套标机：整机防水防锈，不生锈。 可调刀头：独特的回旋加工切断，双面切削刃，使用寿命长。 单定位中心导柱：对于标签交付更加稳定。 同步瓶分配器：更稳定的瓶子传输。 底部套标签刷：更精确的铸造标签。 标签控制电眼架
规范：
1.尺寸：2000L * 1000W * 2000H（mm）
2.重量：约300KG
3.瓶颈;Ø25—Ø55，Ø55—Ø90，Ø90 —Ø110（mm）; 选择其中任何一个，特别需要根据设计。
4.标签长度：30 — 190（mm）
5.内径：5“— 10”可自由调节
6.速度：Max250B / M（标签高度：55mm速度0-15000B / H）;
标签越长，速度越低。
7.标签厚度：0.035 — 0.13（mm）
8.标签材料：PVC，PET，OPS
9.输送机框架：2.40M不锈钢框架
电力部分：
1.电压：3相380V AC±5％50 / 60HZ
2.功率：3.5KW
3.接地保护：有效接地2平方以上
4.电源线：3X4C 4平方米电力电缆
5.保护开关：380V-3P 25A
机器尺寸：
1.标签机：2000L * 900W * 2000H（mm）
2.蒸汽隧道：蒸汽量：30KG / H
蒸汽压力：≤0.2Mpa
蒸汽隧道尺寸：1200L * 500W * 600H（mm）
| 名称 | 电气零件名称 | 型号 | Qty/unit | 制造商 | 原产地 |
| 嵌入电机 | 低功率交流电动机 | 4IK25A-C | 2 | STS/TWT | Taiwan |
| 进料电机 | 低功率交流电动机 | 5IK60RGN(5GN7.5K) | 1 | STS/TWT | Twain |
| 光电传感器 | HP-100 | 1 | Yamatake | Japan | |
| 传送带电机 | 低功率交流电动机 | 5IK60GN-YF | 2 | STS/TWT | Taiwan |
| 电路结构 | BFV00022DK | 1 | Panasonic | Japan | |
| 分瓶电机 | 低功率交流电动机 | 5IK120GU-YF | 1 | STS/TWT | Taiwan |
| 电路结构 | BFV00022DK | 1 | Panasonic | Japan | |
| 换向器电动机 | 低功率交流电动机 | 4IK25A-C | 2 | STS | Taiwan |
| 刀头电机 | 伺服电机切刀 | MHMD042P1U(400W) | 1 | Panasonic | Japan |
| 刀具伺服磁盘驱动器 | MBDDT2210003(400W) | 1 | Panasonic | Japan | |
| 刀具原点传感器 | EESX-671 | 1 | OMRON | Japan | |
| 驱动 | 驱动伺服电机 | MHDDT082P1U(750W) | 1 | Panasonic | Japan |
| 驱动伺服驱动器 | MCDDT3520003(750W) | 1 | Panasonic | Japan | |
| 电眼电机 | 可见光传感器 | WL9-170 | 1 | SICK | Germany |
| 闪光瓶用光标 | 可见光传感器 | HP-100P | 1 | Yamatake | Japan |
| 传送带 | 电路结构 | BFV0007GK | 1 | Panasonic | Japan |
| 可编程逻辑控制器 | PLC | FPX -C60T | 1 | Panasonic | Japan |
| 触屏 | 触屏 | HITECH | 1 | HITECH | Taiwan |
| 电流接触器 | SE-03 | 7 | Schneider | France |
